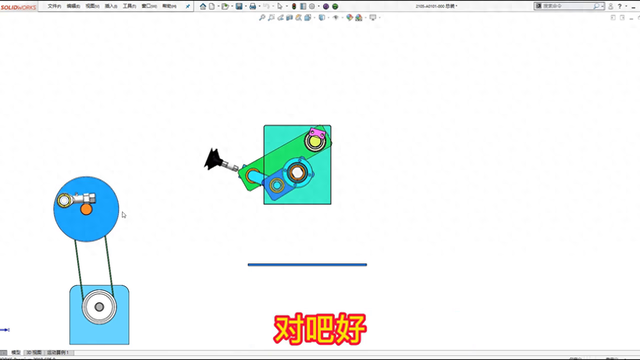

这是一个平行四边形内支线机构。什么叫内支线？大家看这个吸盘在接近极限位置时是不是直直的捅上去？它为什么能够实现这样一个功能？我们来看，我把这个草图给它显示出来，就这么个原理。

其实我们就是用一个四杆机构去带着这个杆往复的摆动，在这时你发现这个吸盘这条线代表吸盘，它走的轨迹怎么样？是接近于直线的，发现没它是接近于直直的捅上去。

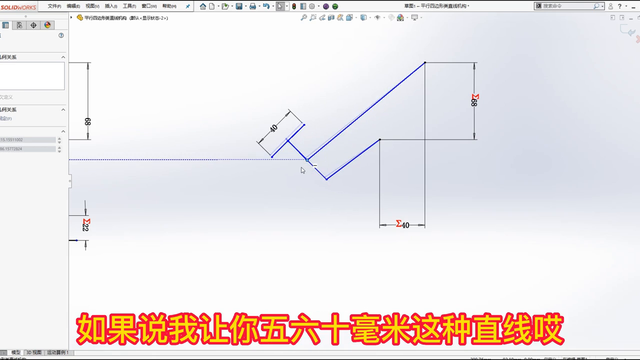

有人说你为什么就不让它直，直接捅直捅也行，只不过说结构上复杂点得做导向槽，其实可以，关键是需要不需要。比如说咱就10毫米、20毫米这个样子的，它就是很接近直线，那就可以用了。如果说我让你五六十毫米这种直线，那就得用叉口导向。

连杆从结构上讲就更简单，再说如果只是让你直直的捅上去，这个其实搞成完全的平四边形机构也就OK了。你发现这个机构只在这一瞬间是平行四边形，它过了某一临界点，你发现没它就不是平四边形了。

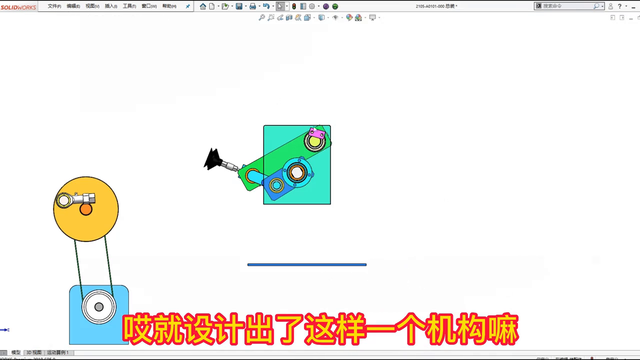

为什么不是平四边形？因为我还要它转过来，完全平行四边形你这个吸盘的角度就不变了，我还得让它角度变，而且在某一行程范围内它是直线运动。根据这个原理就设计出了这样一个机构。

所以说连杆机构这个东西有很多老铁粉丝就是看了我的视频，他就问我有必要搞那么复杂吗？你用一个按道理说用摆动气缸不就行吗？不是你想的那样，它不是说就做一个摆动，就做一个摆动运动不好使，对不对？咱们需要它有一段新成色，这么捅进去，把料取出来，然后拉出来，然后旋转。
