种付位(公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差)

2025.02.22 来源: 浏览:

公差配合概述

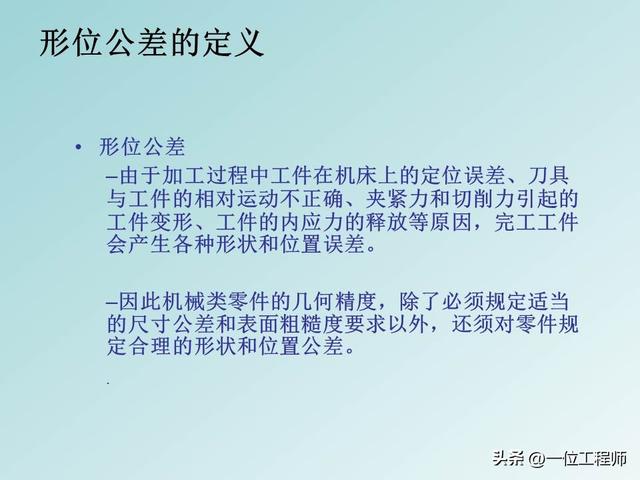

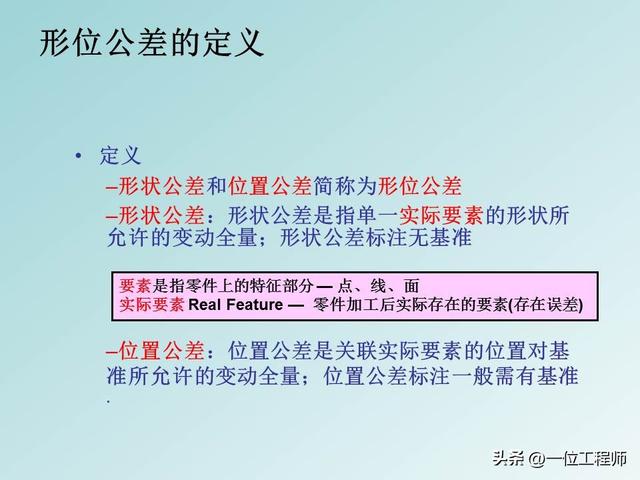

形位公差是形状公差和位置公差的总称,它规定了零件在制造和装配过程中允许的变动量。

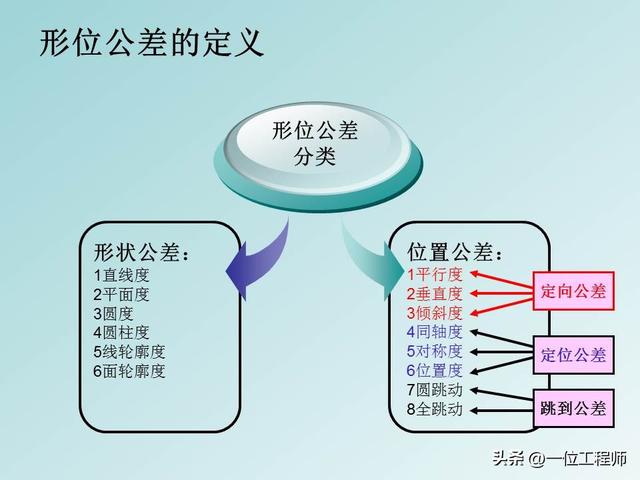

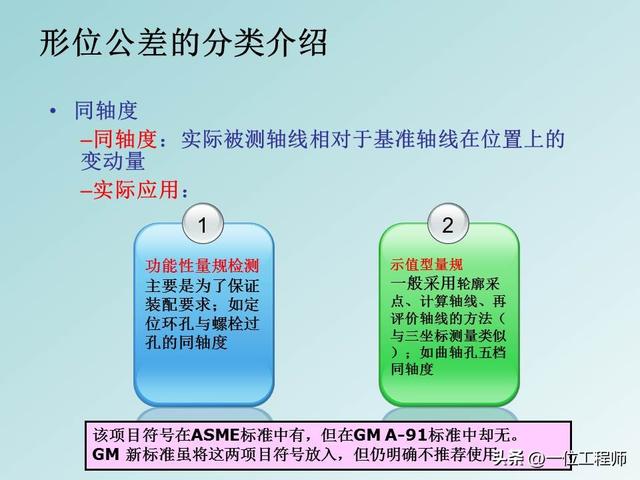

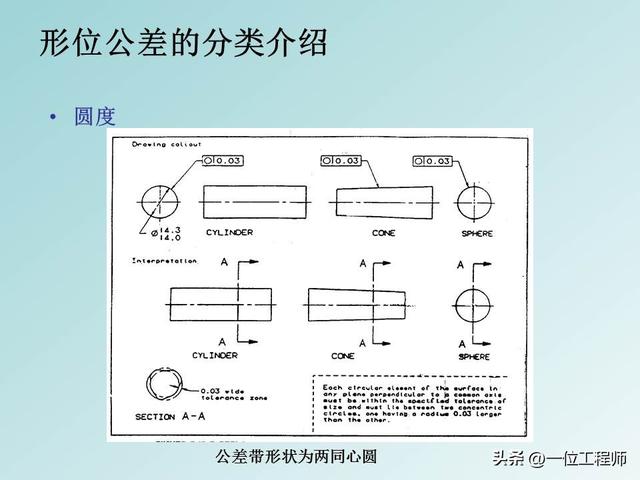

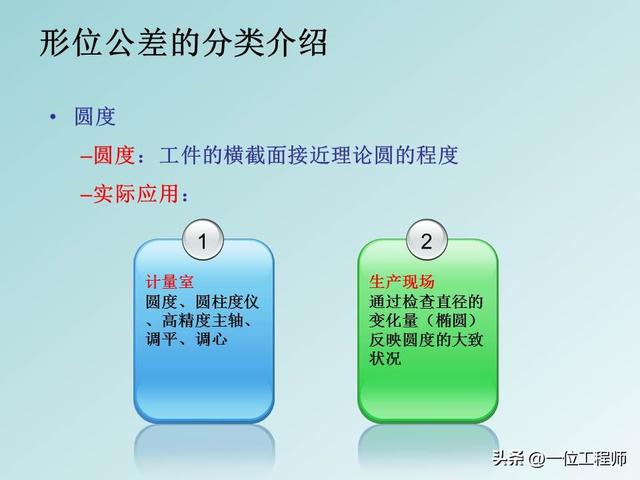

形状公差主要关注零件自身形状的准确性,如直线度、平面度、圆度等,它反映了零件几何形状的变动范围。位置公差则涉及零件上各几何要素之间的实际相对位置与理想相对位置之间的偏差,如同轴度、对称度和位置度等,它控制了零件在空间中的方向和位置误差。

这些公差的存在是为了确保零件在制造和装配过程中能够满足设计要求,实现正常的功能。在机械工程中,设计师需要根据零件的使用条件和功能要求,合理规定形位公差、形状公差和位置公差的大小,并在图样上用规定的标准符号进行标注。这样,制造人员就能够根据图样要求,制造出符合设计要求的零件,确保机械产品的质量和性能。

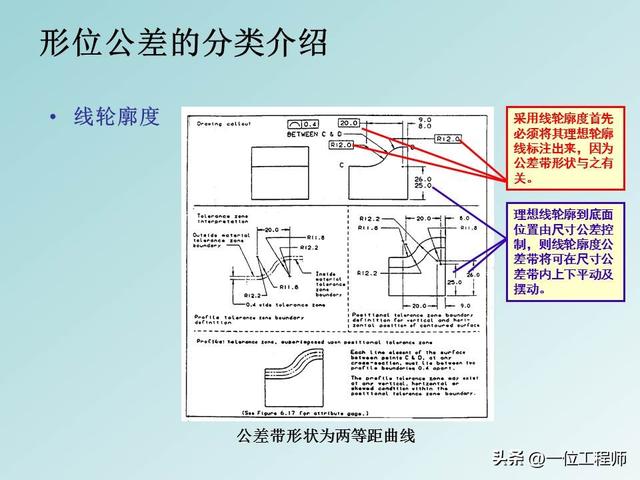

40页PPT讲解14种形位公差(文末有设计资料包)

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

公差配合是基本功,学好也不容易,40页PPT讲解14种形位公差

1000g机械、机电、材料、液压、非标等等领域都需要的精品资料合集

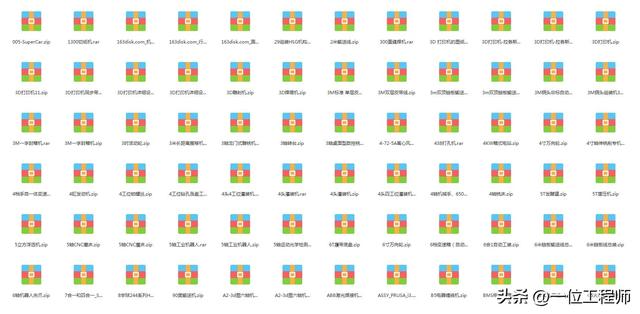

全网最全资料合集,让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广,具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

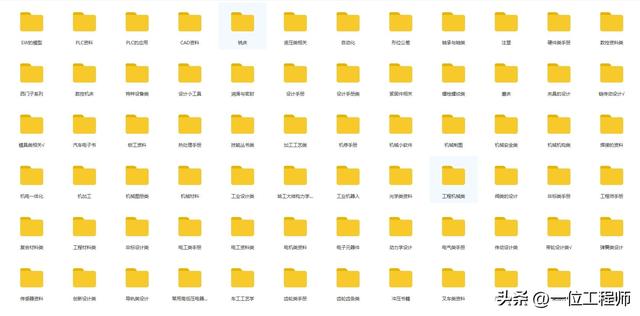

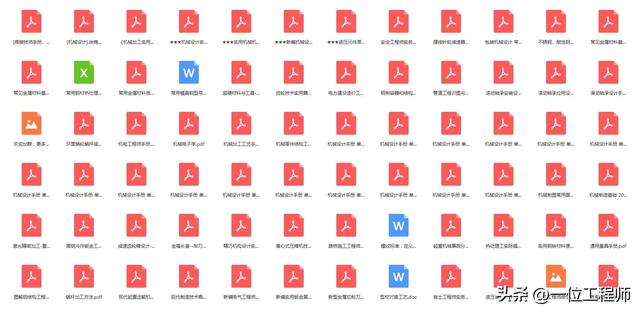

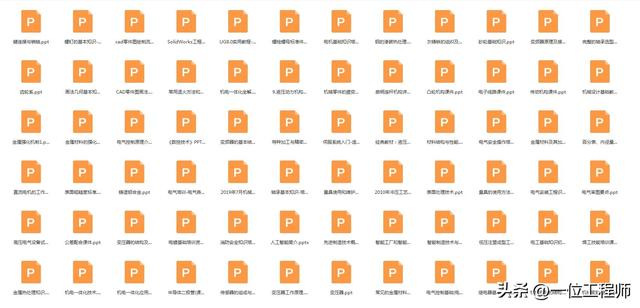

具体内容有:文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等,所有历史文章的PPT源文件等)。

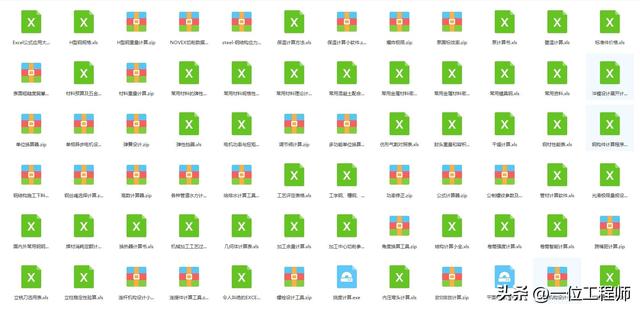

常用的设计工具(500套自动计算表格,其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等)。

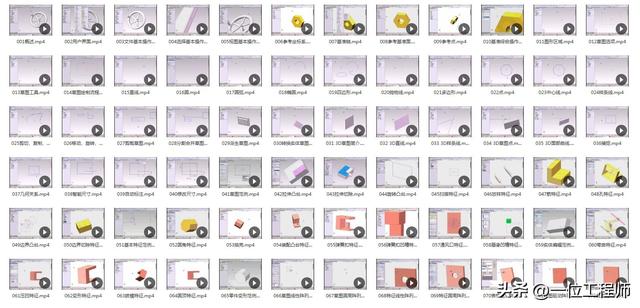

视频教程类(十余款常用的机械设计软件的教程,其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识)。
